1.건축도면 검토하는 방법.-1(도면목록,배치도,평면도)

1.1 건축도면 일반(공통)검토*

*건축도면은 설계자의 의도를 표현하는 기본도면이 되므로건축도면에 표시된 의도를 구현하기 위하여 구조도면 및 각종 도면이 작성된다고 해도 지나침이 없을 것이다. 특별히 기술적인 제약을 받는 것을 외하고는 건축도면을 기본으로 하기 떄문에 더욱 충실히 작성됨이 요구됩니다.

*여기에서는 초급기술자를 위하여 검토이유,절차,방법등을 더하여 설명하겠습니다.



-건축도면 목록과 도면이 일차한지 확인한다.

■도면목록 검토

*검토대상이 된 문서는 문서로서 갖추어진 문서인지 먼저 확인하고 검토를 시작하는 것이 바람직합니다.때떄로 도면이 누락되거나 도면순서가 바뀌어졌거나 도면번호 또는 도면명칭이 일치하지 않은 경우가 있습니다.

-도면목록과 도면번호와 명칭이 일치한지 확인

 *도면목록 순서대로 점검해가면서 도면번호와 명칭을 점검합니다.

 *도면번호,도면명칭이 일치하지 않거나 누락된 도면이 있는 경우 이를 기록 해둡시다.

현황 측량도상에 표시된 대지경계선 및 치수(Dimensiom)를 건축도면에 표시된 내용과 일치 한지 확인한다.

■배치도 검토

*설계를 할 떄 대지현황 측량을 한 측량도와 지적도 비교하여 검토한 후 설계를 하면 정확할 수 있으나, 일반적으로는 설계시작을 지적도 복사 또는 발급받은 지적도 원본을 확대하여 설계하기 떄문에 복사와 확대과정에서의 기계적 오류,축척으로 측정할 떄 발생하는 착오와 치수를 기입할 떄의 착오 및 오류 그리고 부정확한 지적도에 인하여 대지현황도 위에 겹쳐 보아 대지현황도(또는 지적도)와 일치한지 확인

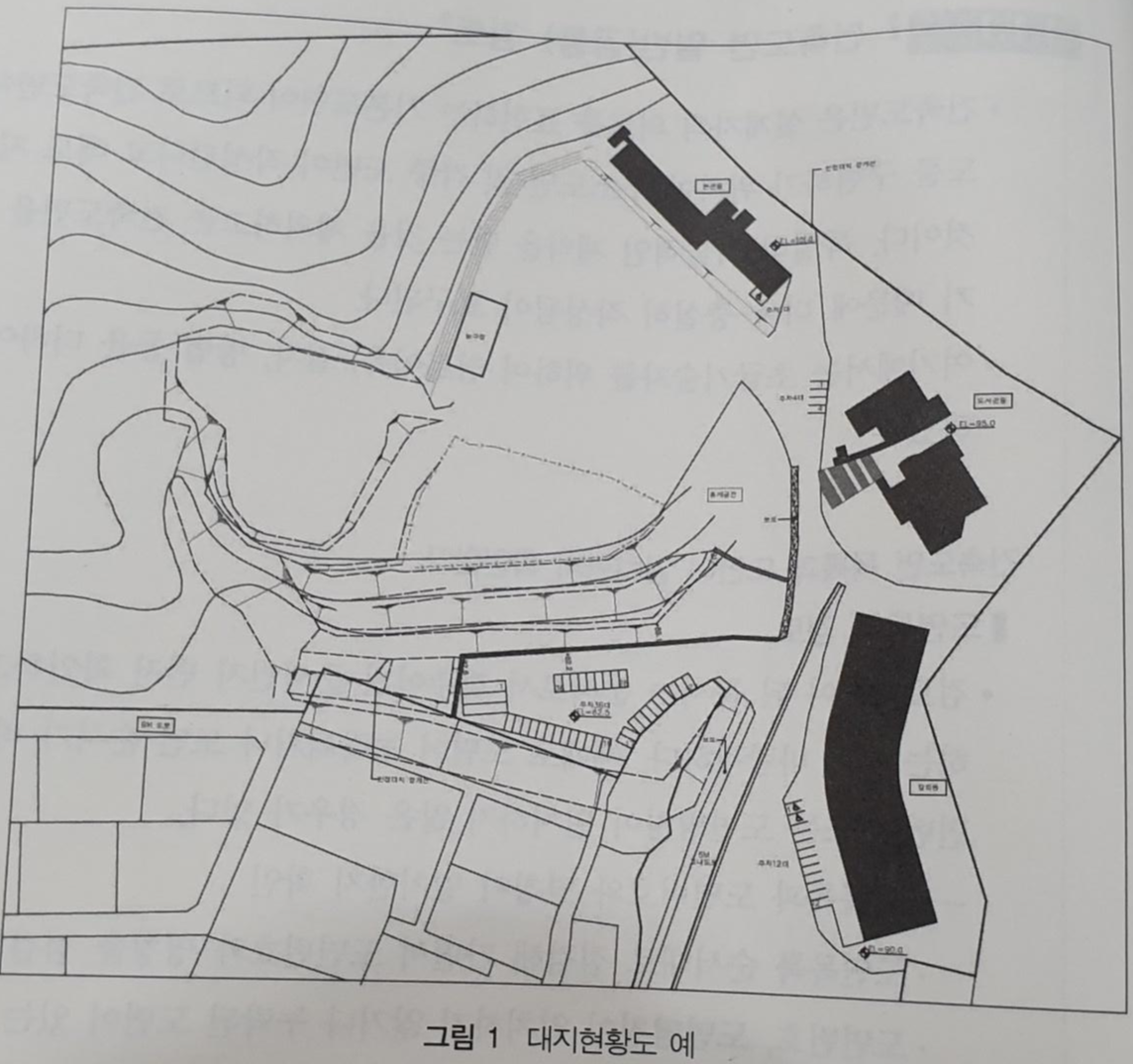

대지현황도 예

- 또는 설계에 적용한 대지현황도(또는 지적도)원본과 같은 축척으로 조정된 성과도를 대지현황도와 비교화여 일치 여부를 확인

-배치도상에 표시된 치수를 측량 성과도상에서 축척자로 측정하여 일치 여부를 확인.

모든 건축도면상의 기둥과 벽의 위치가 구조도면상의 위치와 일치한지 확인한다.

■평면도 검토

*컴퓨터를 이용하여 도면을 작성하기 때문에 예전에 손으로 그릴 떄와 달라 도면 상호간 불일치한 경우가 상당히 줄었지만,도면작성상의 오류 또는 도면 작성관리부족으로 불일치한 경우가 발견된다. 기둥 기준선이 반드시 기둥 중심선이 아니고 벽 중심선이 기둥 기준선 또는 기둥 중심선과 반드시 일치하지 않기 때문이며,또하 구도도면에 표시된 주심도와 벽 중심도에 나타난 크기(중심선으로부터 각 변의 길이가 다른)모양(생김새)대로 구조도면 또는 건축도면에 정확히 옮겨 그려지지 않은 원이도 있을  것 입니다

-각 기둥이 건축선이 건축도면과 구조면과 일치한지 확인

-각 기둥은 구조도면에 표시된 기둥 일람표 및 주심도와 크기와 모양이 일치한지 확인

*색연필 등으로 하나하나 표시해 가면서 점검하는 것이 좋다.

*건축평면도 또는 구조평면도를 투명 또는 반투명지에 복사하여 건축 또는 구조평면도에 겹쳐 보아 중심선(GRID LINE) 및 기둥의 크기와모양이 일치한지 검토하는것도 간단한 방법이다.

건물이 건축규제선 내에 놓였는지 확인한다.
